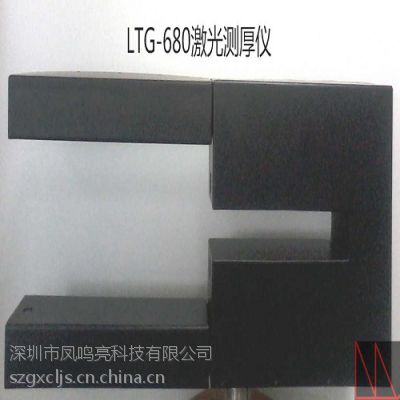

在线，动态，非接触，高精度激光测厚与面密度检测应用系统

  （凤鸣亮科技  本设备 对人无伤害对环境***）

高精度***代激光在线电池极片/玻璃/纸张厚度测量控制仪，可测量被测物的几何尺寸（如：厚度）同时还能检测出被测物的面密度（在电池，电容生产厂适用），采用激光三角测量技术进行动态在线厚度测量，由计算机控制扫描机构，得到厚度的实时测量值和厚度与测量点位置的分布关系曲线。采用该系统不但能提高电池极片，薄膜/玻璃/纸张生产的自动化程度，而且能大大提高产品质量的稳定性、减少原材料的消耗、减少手工测量造成的人为干扰因素和误差。

一、  适用范围：

高精度***代动态激光在线扫描式电池极片，薄板厚度测量控制仪适用于对电池极板、各种冷热轧带钢、钢板、铝板、铝箔、铜板、铜箔、转炉内衬、防水卷材，油毡|沥青防水材料、木材、精密器件，各类橡胶片、橡胶膜、塑料板材、布等透明半透明柔性板材的生产过程进行在线、实时测量和控制。

二、特点

高精度***代激光在线式电池极片，薄板厚度测量控制仪通过软件对测量数据进行处理和误差补偿从而能够消除电路和传感器的长期漂移对测量精度的影响、测量数据长期稳定。***代激光在线测厚仪不再采用两个位移传感器分别测量上下测头到被测物的上下表面的距离来算出厚度，而是直接测量被测物的厚度，避免了U形支架变形、振动等导致测量误差，大大提高了测量精度，而且不怕振动，并且安装使用更简单，工作更稳定，测量精度更高（+/-0.0015mm），它无环境污染，对人无伤害，对被测物***无接触，同时***代激光三角测厚仪有完整的数据输出接口，这为涂布机的日后闭环自动控制打下了基础。

高精度激光在线式薄板厚度测量控制仪经过在多家电池极板涂布机上的应用结果表明，测厚仪使用***方便，运行稳定、可靠，测量数据稳定、测量精度可达到±2?m。应用该产品的企业一方面可通过提高产品质量档次获得直接的经济效益、另一方面还可通过减小原材料消耗、大幅降低废品率而为企业带来可观的间接经济效益。

三、主要技术指标：（可测量被测物的几何尺寸（如：厚度）同时还能检测出被测物的面密度（如电池，电容生产厂适用））

l  采用激光技术测量方法，测量准确、稳定。

l  测量范围：厚度：0.010mm—3 mm；宽度：10 mm ----650mm。

l  精度：±1.0?m。   13652311601（谢）一三六五二三一一六零一（谢）

l  能对电池极板的湿部厚度进行在线测量

l  测量方式：在线***；在线自动扫描：扫描方式时的测量幅宽650mm。

l  具有在线自动校准功能，能消除传感器的飘移误差。

l  能进行生产过程测量数据的统计、查询等管理。能实时显示纵、横向的厚度变化曲线；能按小时、班次、日、月、年进行统计数据的查询。

l  根据用户需求可加入厚度闭环自动控制（根据厚度变化调节执行机构来控制薄板的厚度）。

测量范围：0 mm≤厚度≤3mm；0 mm≤宽度≤680mm
